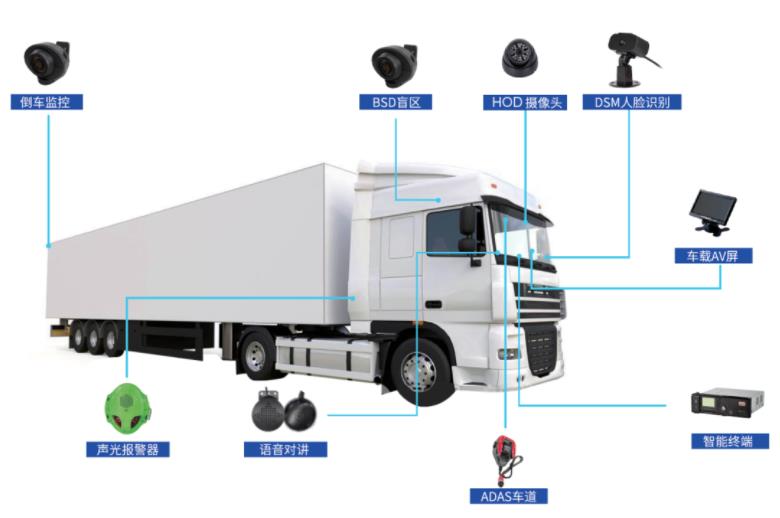

系统拓扑图

为保障系统运行的可靠性、稳定性和长久性，我司对本次重型货运车辆智能视频监控报警装置安装做了严格规范要求。（详细安装要求见附件）

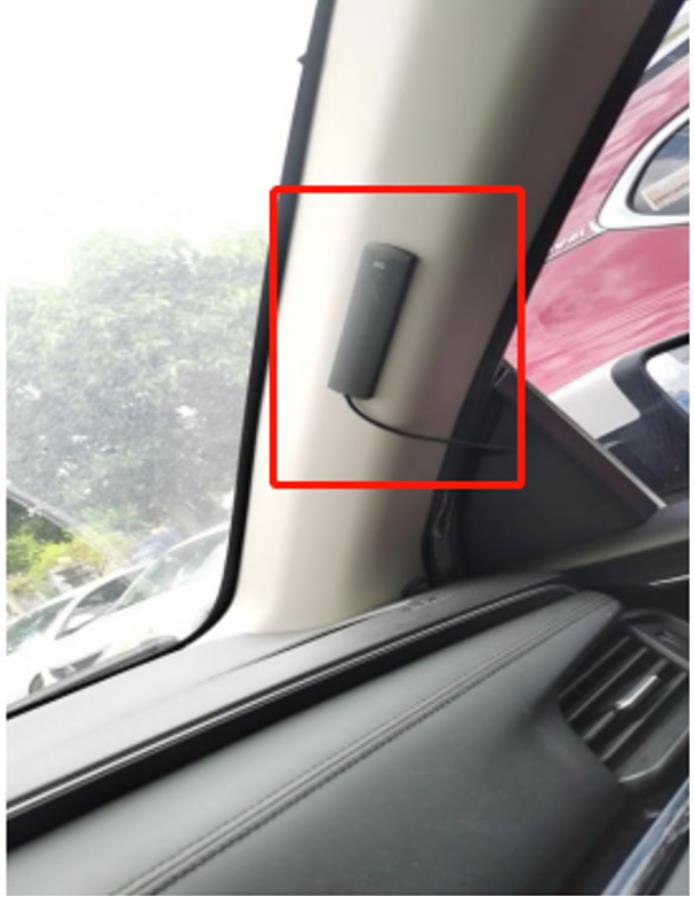

1、4G天线安装要求

完全正面朝上，单独走线，在中控台上单独的区域平贴，远离车上干扰源。

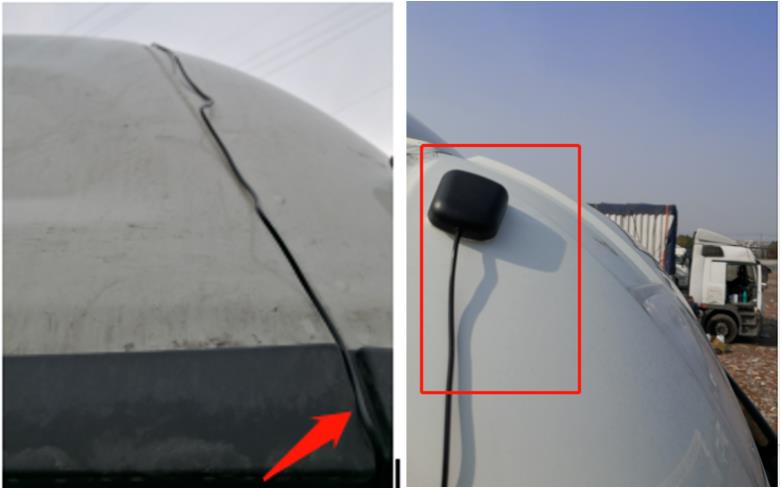

2、定位天线和主电源线安装要求

天线安装首选选择车顶安装，位置如下图所示，走线可通过打孔（做好防水）或者车门缝隙走入车内，远离车上干扰源。

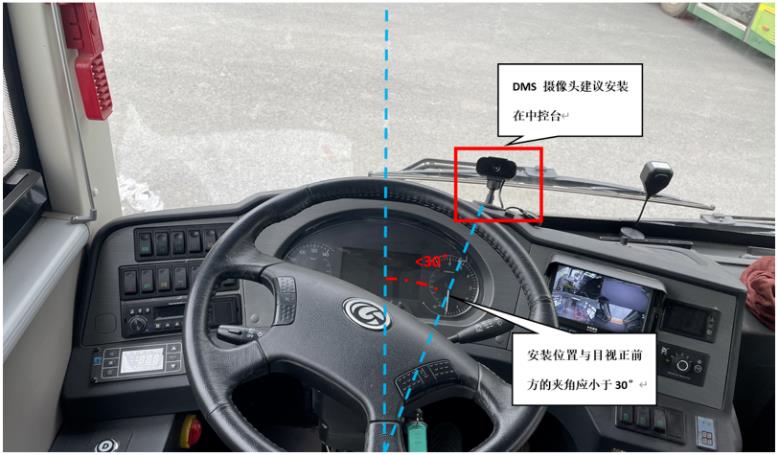

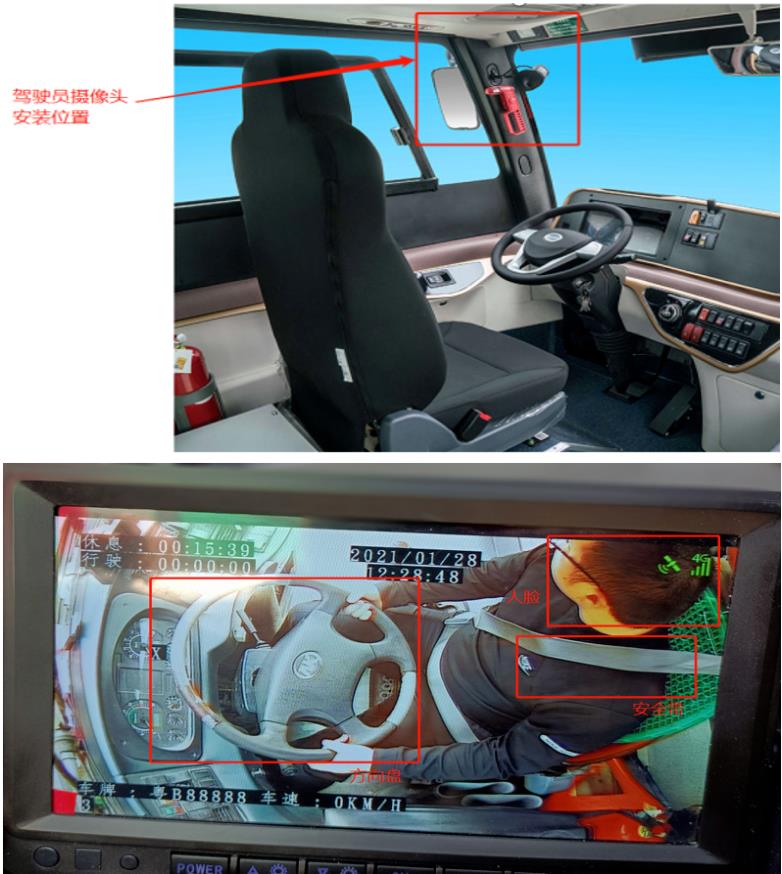

3、DSM摄像头安装要求

立装在方向盘正前方，距离头部80CM左右，头像须在画面中间，方向盘不能照进画面里面。

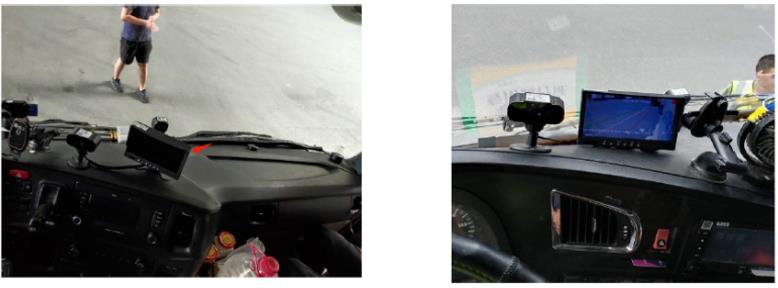

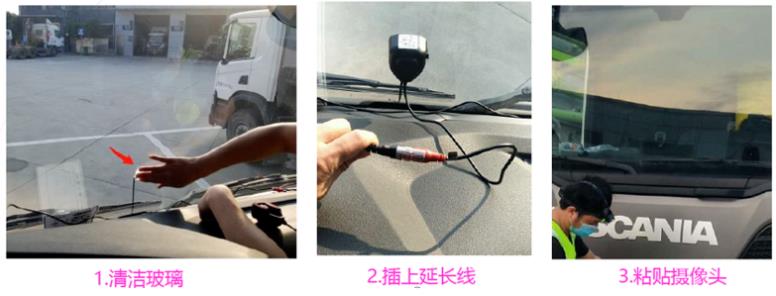

4、ADAS摄像机安装要求

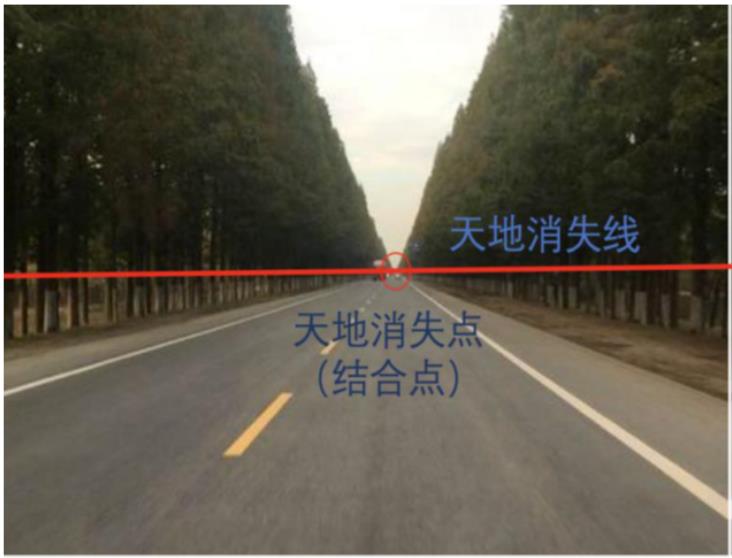

侧装前挡风玻璃下方，水平方向正中间，图像角度天空地面各占一半。

注：不得被雨刷器挡住镜头，保证摄像头画面能够看到路面，角度不能太高，也不能太低。

5、右侧盲区BSD摄像头安装要求

侧装在驾驶室外，车头右侧中间上方，向下照到车头右侧盲区区域。

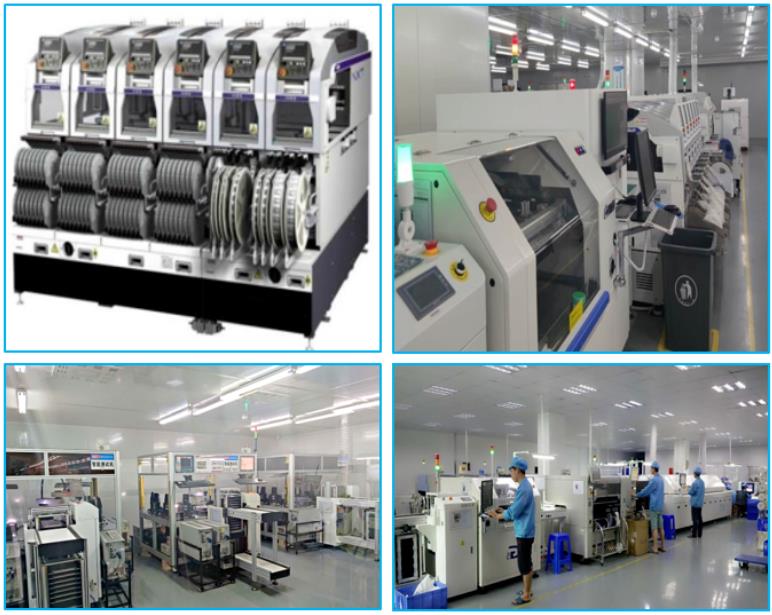

SMT车间
