北斗车载4G视频监控终端BSJ-GD02-Q2集成ADAS高级驾驶辅助系统、DSM驾驶员监测系统，支持音视频录像、SD卡存储、行驶数据记录、平台上传、双向通话、实时监控等功能，符合部标北斗协议（JT/T 794-2011、JT/T 808-2011）、部标视频协议（JT/T 1076-2016、JT/T 1078-2016）、出租汽车服务管理汽车系统（JT/T 905-2014）等国家相关协议。支持与第三方平台无缝对接；适用于出租车、网约车、小货车、工程车等行业。

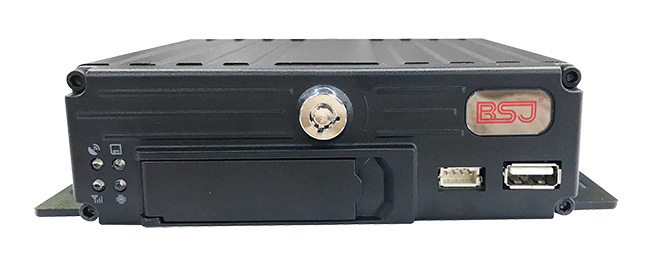

4G视频监控终端BSJ-GD02-Q2

◆符合国家相关协议：部标北斗协议（JT/T 794-2011、JT/T 808-2011）、部标视频协议（JT/T 1076-2016、JT/T 1078-2016）、出租汽车服务管理汽车系统（JT/T 905-2014）
◆支持4路720P高清视频实时存储与上传
◆支持1路CVBS视频输出，可外接AV显示屏实时视频直播
◆支持远程对讲
◆同时支持2张SD卡循环存储
◆扩展接口丰富，可外接油杆、广告屏、计价器、评价器、车顶灯、安全模块等外设。
◆可支持内置或外置WIFI模块，通过WIFI连接高级助手（APP），可灵活配置设备参数，视频实时查看与调取，方便摄像头角度调整及故障查询。
◆支持主动安全驾驶辅助系统（ADAS+DSM），ADAS：对车辆车道偏离、车距过近、碰撞等危险的驾驶行为进行语音预警提示并上传平台取证；DSM：对驾驶员的危险驾驶行为进行有效预警，如：疲劳、抽烟、打电话、分神等危险驾驶行为进行语音预警提示并上传平台取证。
◆支持手机有线连接：通过设备后置LAN/USB口及转接线连接手机，以SE助手（APP），连接ADAS及DSM摄像头画面，设置或查询参数。

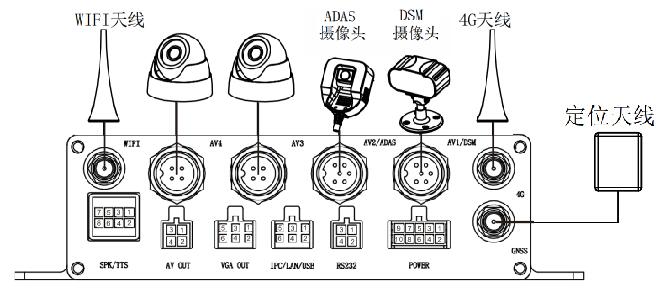

■ 设备连接示意图1

■ 设备连接示意图2

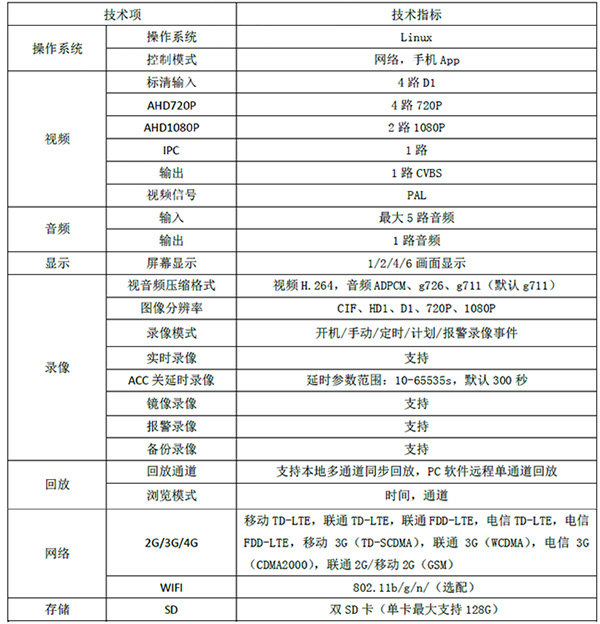

■ 技术指标

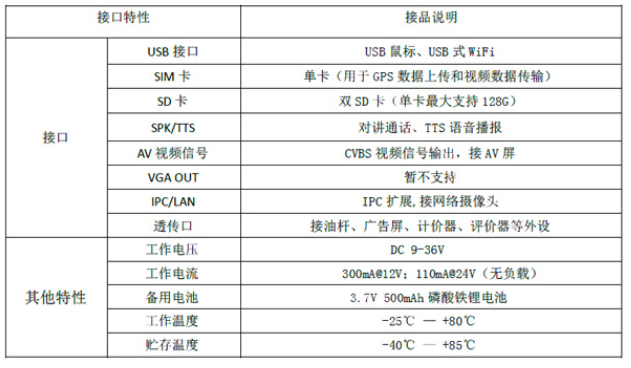

■ 接口特性

■ 设备安装

1、设备安装
（1）检查设备
查看设备外观是否良好，相关配件是否齐全。
（2）安装SIM卡
打开设备前挡板盖将SIM卡放入卡座。请避免用力过度损坏卡座，且不要在设备通电的状态下进行插拔SIM卡的操作，请确保SIM卡具备上网功能。

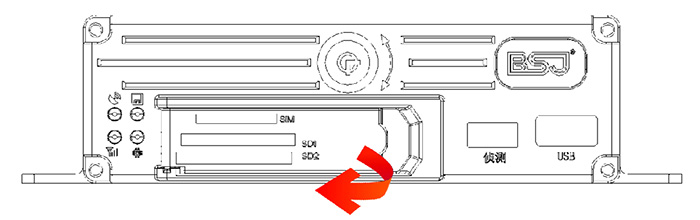

打开门板，安装SIM卡

（3）选择终端安装位置要求
A．防水：应选择不易进水的位置确保持终端的干燥，要注意远离空调出风口以防在温差变化时，有冷凝水积聚在终端内部严重影响产品的使用寿命。
B．防震：终端不能悬空安装在长期振动较大位置。
C．防干扰：终端应远离车内影音和对讲等电子设备，防止传导干扰和辐射干扰。
（4）连接汽车主电源及开关量线
按照线缆接口定义（表1）接好电源红线（正极）应接汽车的常电即汽车主控电源正极。电源黑线（负极）应连接到汽车电源的负极或搭铁，但要确保搭铁之处导电良好。开关量线根据记录仪要求连接表1中的ACC线和门磁线。
